Lorsque vous utilisez des matériaux en fibre de carbone dans les affaires, il est important de comprendre la différence entre la fibre de carbone UD, 3K et 12K. Chaque type a ses propres caractéristiques qui affectent la force, la flexibilité, le coût et la forme physique pour différentes applications. Dans cet article, nous expliquerons ces différences en termes clairs et simples et vous aiderons à sélectionner les meilleurs matériaux pour vos besoins de produit. La fibre de carbone est un matériau populaire dans de nombreuses industries en raison de sa résistance et de sa légèreté. La sélection du bon type de fibre de carbone dans n'importe quel domaine, comme l'automobile, le sport, l'aérospatiale et le matériel industriel, a un impact significatif sur les performances des produits et la durabilité.

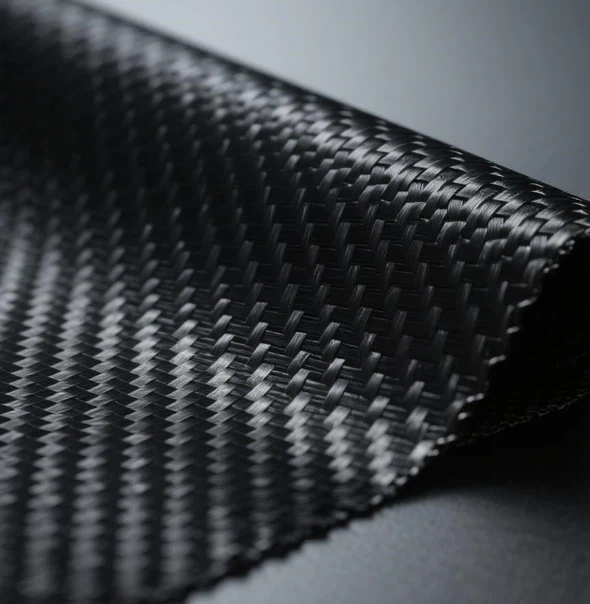

Qu'est-ce que la fibre de carbone?
La fibre de carbone est une longue chaîne formée par une fibre mince composée d'atomes de carbone. Ces fibres sont assemblées dans un paquet appelé «remorquage», et les tissus et les feuilles sont fabriqués en étant tissés et alignés. La fibre de carbone est beaucoup plus forte et plus légère que les métaux traditionnels, c'est donc un matériau préféré si vous voulez réduire le poids sans sacrifier la résistance.
La fibre de carbone varie en fonction de la façon dont ces fibres sont regroupées et de la façon dont elles sont placées. Trois types communs sont UD (unidirectionnels), 3K et 12k en fibre de carbone. Chacun a des forces et une flexibilité différentes selon la façon dont la fibre est tissée et placée.

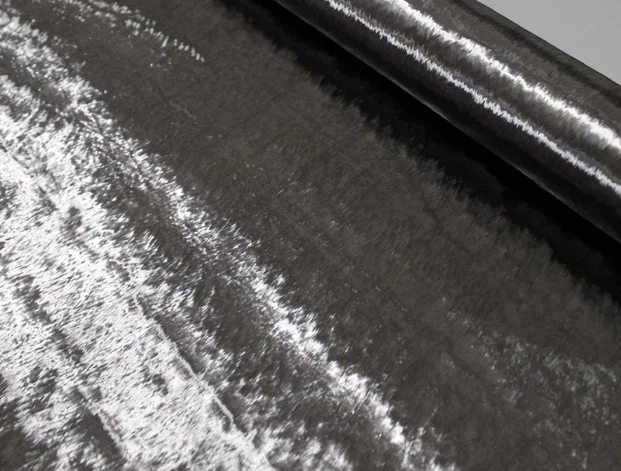

Comprendre la fibre de carbone UD
UD signifie «Unidirectional», ce qui signifie que toutes les fibres sont alignées dans une seule direction. Il s'agit d'une image où les lignes droites parallèles ne se croisent pas. C'est une structure qui a une résistance maximale dans la direction des fibres mais qui a une certaine résistance dans le sens inverse.
Résistance de la fibre de carbone UD
La fibre de carbone UD est le matériau préféré lorsque la résistance maximale dans une direction spécifique est nécessaire. Parce que toutes les fibres sont alignées, le transfert de charge dans cette direction est très efficace et très fort dans sa résistance à la tension et à la pression dans la direction des fibres.
Flexibilité de la fibre de carbone UD
La fibre de carbone UD est plus rigide que les textiles car il n'y a pas de schéma de fibres qui se croisent. La flexion verticalement dans le sens de la fibre peut conduire à la fragilité ou à la fissuration. Cela doit être gardé à l'esprit lorsque la conception du produit nécessite une flexion ou une courbure.
Utilisations typiques de la fibre de carbone UD
La fibre de carbone UD est généralement utilisée dans les applications où la résistance dans des directions particulières est importante, par exemple, les pièces aérospatiales, les pièces automobiles de performance élevées -, les équipements sportifs tels que les cadres de vélo et les bateaux de course.

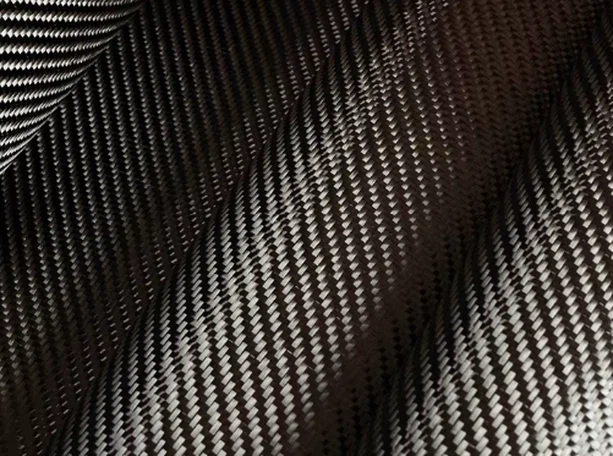

Qu'est-ce que la fibre de carbone 3K?
La fibre de carbone 3K est produite à partir d'un fil avec 3 000 fibres par paquet. Les tissus sont tissés sous la forme de motifs par lesquels les fibres se croisent à angle droit ou diagonales, c'est-à-dire, tissage simple et tissage de sergé. Un tel tissage donne une résistance dans différentes directions et le rend plus flexible que la fibre de carbone UD.
Force de fibre de carbone 3K
Parce que la fibre est tissée, la fibre de carbone 3K est équilibrée et est répartie dans plusieurs directions, mais peut ne pas être égale à la fibre de carbone UD dans la résistance d'une direction. Parce que la résistance est plus dispersée, elle aide à résister aux charges à partir de plusieurs directions.
Flexibilité de la fibre de carbone 3K
La fibre de carbone 3K est moins rigide que UD. Le motif de tissage facilite le pliage, la courbe et la façonner le tissu pendant la fabrication. Cette flexibilité facilite le travail dans la création de géométries complexes.
Utilisations typiques de la fibre de carbone 3K
La fibre de carbone 3K est largement utilisée dans les panneaux automobiles, les cadres de drones, l'équipement sportif, l'électronique grand public, etc., où la résistance, la flexibilité et l'apparence comptent.
Qu'est-ce que la fibre de carbone 12K?
La fibre de carbone 12K est identique au 3K, à l'exception que chaque paquet contiendra 12 000 fibres. En raison du paquet plus grand, le tissu sera épais et lourd. Le motif de tissage reste le même que le 3K, mais la texture du tissu sera rugueuse avec une apparence grossière.
Résistance de la fibre de carbone 12K
Le matériau 12K possède la résistance requise, mais en raison du plus grand paquet de fibres, il est moins précis que 3K. Bien que la plupart des applications soient suffisamment robustes, elles ne sont généralement pas utilisées où un contrôle très fin sur la direction et l'apparence de la fibre est requis.
Flexibilité de la fibre de carbone 12K
En raison du paquet de fibres plus gros, la fibre de carbone 12K est moins flexible que 3K et plus flexible que les fibres UD. La moisissure et le virage peuvent être réalisés, mais peuvent ne pas convenir à des formes très compliquées.
Utilisations typiques de la fibre de carbone 12K
La fibre de carbone 12K a des utilisations étendues dans de grandes pièces industrielles, des pièces structurelles et des applications sensibles -. Il est largement utilisé dans la fabrication de machines, les outils industriels et les pièces de véhicules lourds.
Comparaison UD, 3K vs fibre de carbone 12K: résistance et flexibilité
Afin de comparer UD, 3K vs . 12 k en fibre de carbone, vous devez observer comment le produit est utilisé et la façon dont il reçoit le stress.
|
Fonctionnalité |
Fibre de carbone UD |
Fibre de carbone 3K |
Fibre de carbone 12K |
|
Arrangement de fibres |
Toutes les fibres alignées (unidirectionnelles) |
Tissu tissé (3 000 fibres par remorquage) |
Tissu tissé (12 000 fibres par remorquage) |
|
Force |
La plus haute résistance le long de la direction des fibres |
Force équilibrée multidirectionnelle |
Bonne force, moins précise que 3K |
|
Flexibilité |
Le moins flexible |
Le plus flexible |
Flexibilité modérée |
|
Poids |
Le plus léger |
Modéré |
Plus lourd |
|
Coût |
Le plus élevé |
Modéré |
Le plus bas |
|
Utilisations typiques |
Aérospatial, élevé - sports de performance |
Panneaux automobiles, cadres de drones |
Parties industrielles, composants structurels |
La fibre de carbone UD convient lorsqu'il existe une exigence pour une résistance et une rigidité maximales dans une direction, mais aussi lorsque la flexibilité est importante . 3 k La fibre de carbone est une option - de la fibre de carbone est une option économique si le budget est le facteur de remplacement et la précision du fibreur est faible.
Comment les différences ont un impact sur votre produit
Lors du choix de la fibre de carbone UD, 3K et 12K, considérez les exigences du produit:
Direction de chargement:La fibre de carbone UD fournit une résistance maximale lorsque le produit est sous la contrainte de manière principalement -.
Complexité du design:Avec des surfaces courbes et des formes complexes, la flexibilité de la fibre de carbone 3K facilite la production.
Contraintes budgétaires:La fibre de carbone 12K peut réduire les coûts des matériaux si le coût est prioritaire et que les applications ne demandent pas le tissage le plus élevé.
Esthétique:Les tissus 3K ont des tissages plus fins et des finitions de surface supérieures, ils contribuent donc à une large mesure aux produits principaux LED du consommateur -.
Considérations de coûts de UD, 3K contre 12K Fibre de carbone
La différence de prix peut affecter le choix. La fibre de carbone UD a tendance à être la plus chère en raison de ses exigences de haute qualité et de sa production . 3 K La fibre de carbone est à un prix modéré avec un équilibre acceptable entre les performances et le coût . 12 K La fibre de carbone est facile à faire en raison de la grande baille de fibres, et le prix par kilogramme tend à être le plus bas. Pour le prix - Applications sensibles ou les productions de volume élevées -, 12K réduit le coût. Cependant, si les performances sont vitales, cela vaut le coût supplémentaire de UD et 3K.
Comment choisir la bonne fibre de carbone pour votre entreprise
Afin de choisir le type de fibre de carbone qui conviendrait le mieux à votre application, considérez ce qui suit:
Analyser les exigences de charge:Détermine si un produit est soumis à des forces directionnelles directionnelles ou multi -.
Considérez la forme et la flexibilité:Les fibres de carbone vont-elles être façonnées ou pliées pendant la production?
Évaluer les limites de coûts:Les budgets et si les hausses du coût des matériaux peuvent être compensées par des gains de performance.
Regardez END - Utilisation:Normes de l'industrie et attentes des clients.
Consulter les experts matériels:Coopération entre les fournisseurs de fibres de carbone et les ingénieurs pour décider de l'équilibre optimal des performances.
Des questions fréquemment posées sur UD, 3K vs fibre de carbone 12K
Comment savoir quel tissage en fibre de carbone choisir pour mon projet?
Commencez par vérifier comment votre pièce va gérer la force. S'il a besoin de force dans une direction, UD est souvent le premier choix. Pour les pièces qui prennent en vigueur de nombreux angles ou qui ont besoin de façonner, 3K est courant. Pour les économies de coûts sur les grandes pièces, 12k peuvent bien fonctionner.
Le nombre de fibres (3k, 12k) change-t-il à quoi ressemble un produit?
Oui . 3 K a un tissage plus fin avec un look à carreaux soigné, que beaucoup de gens préfèrent pour les panneaux exposés . 12 K a un tissage plus rugueux avec un motif visible plus grand.
Pourquoi la fibre de carbone UD est-elle plus coûteuse que les types tissés?
La production de UD nécessite un alignement minutieux des fibres sur une seule ligne, ce qui ajoute de la main-d'œuvre et des déchets. Les chèques de qualité plus serrés augmentent également le prix.
Puis-je réparer une pièce de fibre de carbone UD cassée?
C'est possible, mais pas toujours simple. Les réparations ont souvent besoin d'une direction des fibres correspondante pour restaurer la force. Pour les pauses complexes, le remplacement complet peut être plus sûr.
Est-ce que 12k est trop lourd pour les constructions légères?
12K est plus épais et plus lourd par couche, donc il convient mieux aux pièces plus grandes. Pour les courses ou les drones où chaque gramme compte, 3k ou UD est souvent meilleur.
Le style de tissage affecte-t-il à quel point il est facile de mouler la fibre de carbone?
Oui. Des feuilles tissées comme 3K et 12K se penchent plus facilement dans les coins que les feuilles UD, qui peuvent se fissurer si elles sont forcées dans des courbes serrées.
Comment stocker la fibre de carbone pour le garder en bon état?
Conserver dans un endroit sec, loin du soleil et de la chaleur. Gardez des rouleaux ou des feuilles à plat pour éviter les plis qui pourraient affaiblir les fibres.
Conclusion
Comprendre les différences entre les fibres de carbone UD, 3K et 12K peut vous aider à prendre les bonnes décisions. La fibre de carbone UD fournit une résistance ultime dans une seule direction mais une flexibilité limitée . 3 K Fibre de carbone fournit le compromis entre la résistance et la flexibilité dont vous avez besoin pour des formes complexes . 12 k La fibre de carbone est économiquement possible pour des parties plus grandes et moins compliquées. La sélection du bon type par force, souci et coût peut maximiser les performances du produit et réduire le gaspillage des ressources. Lorsque vous comparez les fibres de carbone UD, 3K et 12K, les exigences du produit et les priorités de l'entreprise doivent être attendues avec soin.
